370 ответов в теме

[nesya]

Ну вот у нас вот такое стоит на работе:

Не могу сказать, что им намного удобнее. Мож под смд есть какие хитрые жала?
Обычный паяльник на 15 (вроде ) Ватт с тонким жалом вполне справляется.

да такой же. мож жала из комплекта станции, я их сразу выкинул, купил отдельно керамические... а вообще эт не важно)) главное результат




кстати...

я затемнение вытирал ацетоном, отирается отлично и для равномерности цвета клеял на прозрачный рассеиватель белую ленту, получилось без потерь яркости равномерное свечение

[Nazgul]

хм. я чет думал это затемнение внутри смой шкалы. Надо будет поиграться на раздерибаненной приборке. Спасибо за инфу. В приборке из первого поста я тоже использовал рассеиватель. Может прозвучит смешно, но очень хорошо подходит дно из одноразовой пластиковой тарелки. В омеговской приборке из 26-го поста удалось удачно совместить количество светодиодов их сопротивление и расположение. Рассеиватель не понадобился. Хотя были мысли использовать оракал белый или же белый светорассеивающий, ну и само-собой тарелки лежали в резерве. Но получилось и так хорошо.

[Beer]

затемнение оттирается средством для снятия лака )))

[Nazgul]

затемнение оттирается средством для снятия лака )))

Изменено: Nazgul, 08 Июль 2011 - 07:12

[Nazgul]

затемнение оттирается средством для снятия лака )))

Немного обновлю тему. По поводу затемнения. Попала в руки приборки от ОВА 94 года. Был несколько удивлен тем, что затемнение на шкалах реализовано иначе. Вместо молочно-белого однородного покрытия на поверхность нанесены черные точки. Чем больше затемнение - тем больше точек.


Все бы фигня, но только жидкостью для снятия лака оно не растворяется.

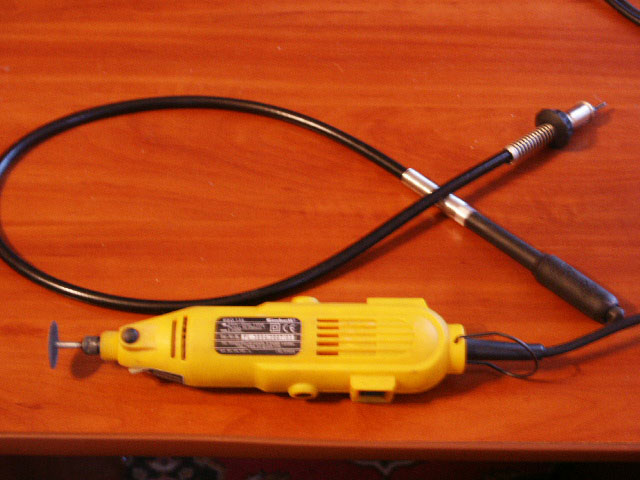

На помощь пришел инструмент, ласково именуемый "дрочилка".

С гибким валом и куском наждачки 500-ки на конце.


Собственно дрочилка в целом сильно упрощает процесс. Алмазными пилами отлично режутся платки любой формы, стоматологическими борами пилятся акриловые световоды, наждачными камушками разных размеров подгоняется все, наждачкой и фетровыми кругами полируется где нужно(напрмер в вектре, что б светился логотип бензоколонки нужно спилить кусок световода и если его не полирнуть, то светится там будет плохо..

Изменено: Nazgul, 30 Январь 2012 - 12:02

[nesya]

)) ацетон в чистом виде все прекрасно снимает

[Nazgul]

Может быть..... На будущее запомню.
На тот момент другого решения не нашлось.

[Nazgul]

Продолжаем разговор.
Соорудил регулятор яркости на ШИМе.
Опытный образец выглядит не очень..... немного наплужил с разводкой (пришлось повесить пару соплей и порезать пару дорог), плюс передержал в хлорном железе немного. Но тем не менее вполне работоспособен.


Другая сторона (по которой ездит бегунок):


Водружен на место:


Вот в работе

Изменено: Nazgul, 30 Январь 2012 - 12:03

[nesya]

за ШИМ зачот!!

[Nazgul]

за ШИМ зачот!!

Спасибо!
Так оно как-то правильнее....

[nesya]

Спасибо!
Так оно как-то правильнее....

я это и мел ввду))
поэтому и зачет ведь)))

[Птерогоплихт]

Ляпота!

[Nazgul]

Еще добавлю пару фот БК и кнопок

Световод пришлось подпилить, что б край стал плосским (кто разбирал - тот знает какая там форма около лампы).Поверх родного световода наклеил слой белого светорассеивающего оракала.
Результат:

Корректор фар. Пришлось в него засунуть маленьку платку с 4-мя smd-шками. К сожаления, не сделал фото процесса.

Ну и печка, кудаж без нее-то:

В регуляторах печки красные 3мм светодиоды, в крутилке моторчика - красный smd на маленькой платке (почему-то на фото он вышел оранжевым, хотя с виду красный обычный), под логотипами белые smd на платках,на шкале температуры в торцах красный и синий 5 мм светодиоды с углом рассеивания 120 градусов.

Изменено: Nazgul, 30 Январь 2012 - 12:06

[Nazgul]

Недавно сделал подсветку на приборку ООБ. Точнее на две. В этот раз все платы с светодиодами (что под шкалами) закрепил непосредственно на корпусах механизмов.
Как выяснилось, штатный регулятор яркости на ООБ уже работает на ШИМе, что значительно упрощает, точнее вообще сводит на нет, проблему с переделками.

Пару фоток из процесса:














Результат (на фото как всегда цифры получаются с сильными ореолами. Реально все четко видно:

Изменено: Nazgul, 30 Январь 2012 - 12:12

[Ballar008]

Ребзя ну вы и даёте стране угля, приборки просто улёт кто заказ примет на мою с ОВА, без тахометра. Если что пишите буду рад!!!

[Nazgul]

Дык
http://www.opel-club...l=&fromsearch=1

[Nazgul]

Подправил и облагородил регулятор яркости на ШИМе
Теперь выглядит так

[Simss]

Блин,полистал тему аж опять руки зачесались Везде диоды,а в приборке лампочки остались.Надо будет в магазин зайти
Это так,мысли вслух
Кстати,Nazgul,почем белые смд-диоды берешь? (можно в личку,если это не коммерческая тайна меня просто цена интересует)

[Nazgul]

Simss,
Абсолютно не секрет. Последний раз по 75 копеек\шт.

[Simss]

Nazgul,в инете так-же находил.. а в магазин зашел,так по 2.5грн просили
Я когда остальное подсвечивал (года 2 назад наверное) и то по 1.3грн брал
и красные копеек по 70...

[Nazgul]

Можно на ибее купить. Там еще дешевле. но ждать долго. Если сотню покупать, то получается копеек 55-60

[Simss]

Nazgul,мне их много нельзя... а то емкости АКБ потом не хватит

[Dmitriy 1984]

Nazgul,мне их много нельзя... а то емкости АКБ потом не хватит

[Nazgul]

Nazgul,мне их много нельзя... а то емкости АКБ потом не хватит

Дык десяток светодиодов жрет меньше, чем одна лампа на 3 ватта.

[Simss]

Nazgul,та я в курсе.То я так,пошутил,типа

[Nazgul]

Nazgul,та я в курсе.То я так,пошутил,типа

та я понимаю.
Хотя все относительно. У мну вот фонарь лежит. Так он при питании 3,6 вольта жрет один ампер (сам лично проверял). На одном светодиоде. Светит конечно. Но при этом греется прилично и аккум 1200 mA/h сьедает за менее чем час.... Видать 1200 - тоже не совсе правда.

Еще свежачка подкину.
Центральная световая включалка-переключалка с ООБ.
Штатный свтовод использован как кронштейн












Тут оранжевый светодиод для черточки на крутилке расположен на световоде. Но его цвет оказался малость отличен от штатного оранжевого ООБ (который остался на кнопках в качестве индикации активного режима). Поэтому в финальной версии световод убрал полностью, а светодиод расположил на самой крутилке сразу за черточкой.

Получилось как-то так

[Simss]

Nazgul,

[Simss]

Nazgul,забыл спросить,какой размерности(ну или как там правильно(0605 0805 ) доиды?

[Nazgul]

Nazgul,забыл спросить,какой размерности(ну или как там правильно(0605 0805 ) доиды?

Разные приходилось использовать. 0603, 0805 и 1206. Удобнее всего работать с 1206.
http://m.io.ua/img_aa/medium/2065/36/20653636.jpg
Они достаточно малы, что б под большинство задачь подойти, но в то же врем достаточно велики, что б их удобно было брать пинцетом и тыкаться в них паяльником. в основном юзаю 0805... просто потому, что в магазине, где обычно тарюсь есть только они и 0603. 0603 тоже разок использовал для подсветки стрелок, но уж больно малы, а гимор не оправдан.
http://g.io.ua/img_aa/large/2065/36/20653694.jpg
Под стрелками прекрасно помещаются 0805.
http://g.io.ua/img_aa/large/2065/33/20653389.jpg
Резюки так же юзаю в основном 1206 или 0805, если мало места.

[Simss]

Nazgul,я тоже паял 0805, просто на твоих фотках они меньше кажутся.
Кстати не видел на твоих фотках только переделанной подсветки стрелочных часов,так там можно поставить полоску из двух-трех smd-диодов сверху стекла. (это я так,на всяк случай,вдруг тебе еще не приходилось часы делать)

[Nazgul]

Делал часы. Отлично получают вектровские, где на стекле нанесены черточки прямо на стекло. Если светить в торец стекла, то эти черточки светятся.
К сожалению фото из процесса нету. но суть в том, что бы постараться разместить светодиод как раз в торце стеклышка. Тогда не видно никаких лучей, а часы светятся равномерно и ярко. Омеговские выходт немного хуже, т.к. там черточки нанесены краской на плоскости за стрелками.
Я размещал 3 светодиода по окружности равномерно. Только яркость их нужно сильно убавлять в сравнении с остальной подсветкой.... Иначе сильно выделяются на общем фоне.
Вот Фото первой версии уже в машине.... Это еще сто лет назад себе делал. Тут использованы обычные 3мм светодиоды с малым углом....кажись 20 градусов. Из-за этого видно как расходится свет с трух точек. Если юзать широкоугольные светодиоды (120-180 градусов), а тем более smd, то этого эффекта нет.
http://g.io.ua/img_a...96/04339661.jpg

Изменено: Nazgul, 01 Февраль 2012 - 11:03

[Simss]

Nazgul,вот теперь вижу фото Мне мои часы нравились,даже БК ставить не хотелось из-за подсветки.Теперь часы с модной подсветкой в гараже валяются
Заканчиваю оффтоп

[Nazgul]

Да не вопрос.
Мне тож нравились.....
Посему после установки БК поселил их на столе на настольной лампе.
http://m.io.ua/img_a...18/09021830.jpg
А поскольку чисел на них нет, то их что поставь, что положи - все равно работать будет.

Изменено: Nazgul, 01 Февраль 2012 - 13:39

[klim__2]

Здравствуйте! Хочу такуюже подсветку только на омегу купить. Сможете сделать?

[Nazgul]

klim__2,
Созвонились. Пообщались.
