И снова БК в строю!!!
На этот раз установлен дисплей с индексом
WB.
WB. GM 024461677 / Siemens 5WK70025
Установка подрулевого. Т.к. проводки под него не было, то тянулось два провода к дисплею.
Разъём подключения к дисплею. Был найден на разборке Omega... Соединение проводов проводилось через разъёмы
Из-за этого такой толстый жгут.

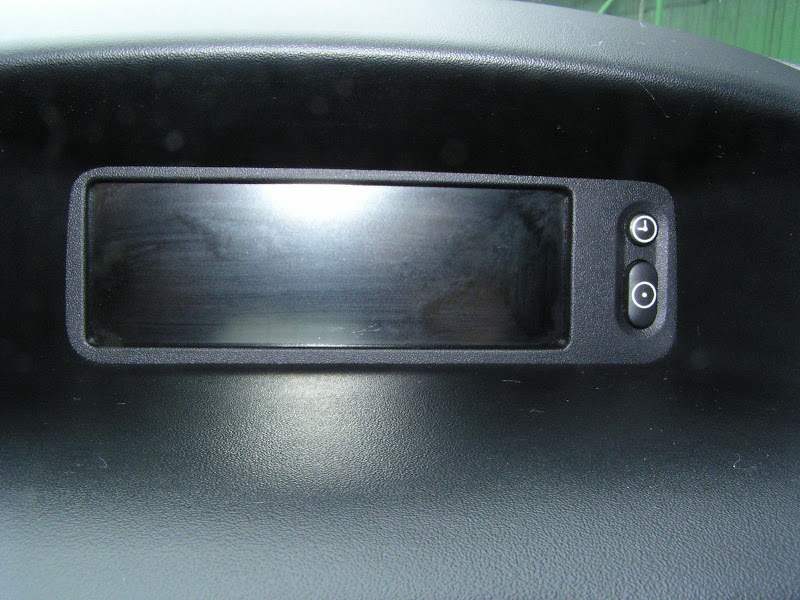

Дисплей на своём законном месте

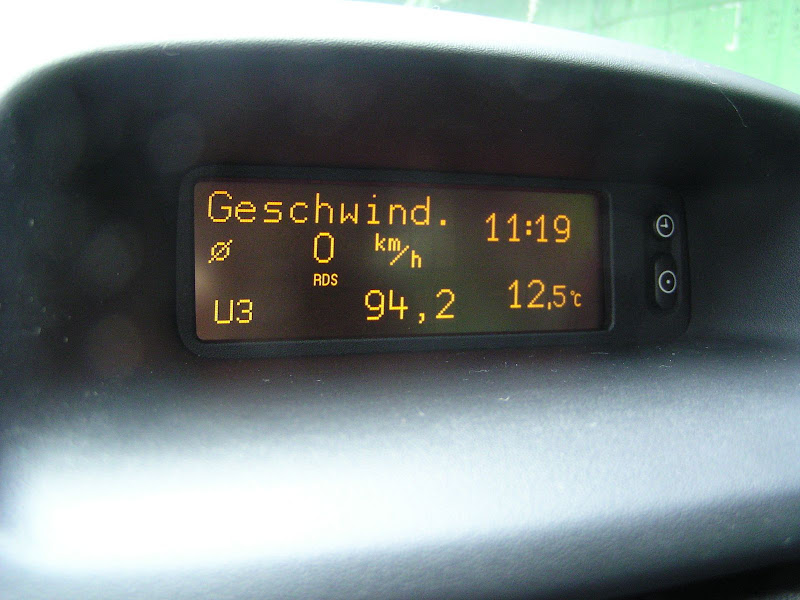

Теперь пройдёмся по тому, что он может:
Правда есть один глюк... видимо не правильно подключена к контролеру ламп линия проверки ближнего света. Постоянно выдаёт ошибку при включении оного:
Спасибо Игорю (
Shadow) за создание сей инструкции, Славе (
Tiefflieger) за доставку чудо дисплея и Олегу (
nero) с которым весь этот процесс начался
PS: Ни в коем случае не берите дисплеи у которых сильно "поджарен" пластик корпуса в районе лампочек. Это верный признак того, что дисплей долго работал, а значит скоро ему придет конец... точнее некоторым строкам
С уверенностью можно брать дисплеи со следующими маркировками:
- AA -
старый вариант дисплея. Его опасное место - это крепление шлейфа к дисплею... из двух, что видел оба были с битыми строками
- WB - таже функциональность, но другой тип дисплея. Если пристально посмотреть на него, то можно увидеть как дорожки с контактами подходят к каждому символу.
С некоторыми оговорками:
- WC - т.к. рассчитан на работу с магнитолой
CCRT700 и выше (те что с телефоном) - имеет другое расположение информации на дисплее и без соответствующих магнитол не работает. Но
nero умудрился заставить его работать и без магнитол. Для этого необходимо влить в ПЗУ дисплея прошивку от дисплея
AA или
WB. Расположение информации естественно не поменяется
PPS: Больше фото
тут
