Доброго вечера. На протяжении пары лет периодически отказывался работать ЭУР. Но не надолго. А теперь отказался уже конкретно. Опком выдал ошибку - нет сигнала оборотов двигателя на ЭУР.

Собственно вопрос. Откуда на ЭУР приходит этот сигнал и какого цвета провод по которому он приходит.

[vigors]

Откуда на ЭУР приходит этот сигнал и какого цвета провод по которому он приходит.

ГУР і мотор які?

в мене таке було, то прийшлось відмовитись від сигналу з ЕБУ і подати 12 В напряму від гени (кажуть так в дизелях).

[Andre_71]

Сигнал скорости приходит либо с блока АБС либо с блока преобразования сигналов с датчиков, если машина без АБС.

Цвет провода - сине -красный.

А пардон, речь об оборотах мотора. "Это другое"(с)

Изменено: Andre_71, 29 Декабрь 2022 - 16:42

[Shved.dp]

ГУР і мотор які?

в мене таке було, то прийшлось відмовитись від сигналу з ЕБУ і подати 12 В напряму від гени (кажуть так в дизелях).

Сигнал скорости приходит либо с блока АБС либо с блока преобразования сигналов с датчиков, если машина без АБС.

Цвет провода - сине -красный.

Мотор 1.4 бензин. В моём случае нет сигнала оборотов двигателя. По крайней мере так пишет диагностика.

[Andre_71]

Цвет  провода  - зелёный.

[vigors]

Мотор 1.4 бензин. В моём случае нет сигнала оборотов двигателя.

нема з ЕБУ 8 В на ГУР. Тому я написав, що брав 12 В з генератора. Робота генератора і є сигналом для ГУР для запуску.



п.с. пошук рулить http://www.opel-club...entry1075456971

Изменено: vigors, 29 Декабрь 2022 - 16:41

[Andre_71]

В моём случае нет сигнала оборотов двигателя.

Да, уже поправил.

Приходит из ЭБУ.

Номер пина зависит от мотора - ХЕ или ХЕР.

Shved.dp,



 год выпуска и мотор  уточни.

Изменено: Andre_71, 29 Декабрь 2022 - 16:41

[Shved.dp]

Да, уже поправил.

Приходит из ЭБУ.

Номер пина зависит от мотора - ХЕ или ХЕР.

vigors, год выпуска и мотор  уточни.

ХЕР.  Год выпуска машины 2006.

Изменено: Shved.dp, 29 Декабрь 2022 - 16:44

[Andre_71]

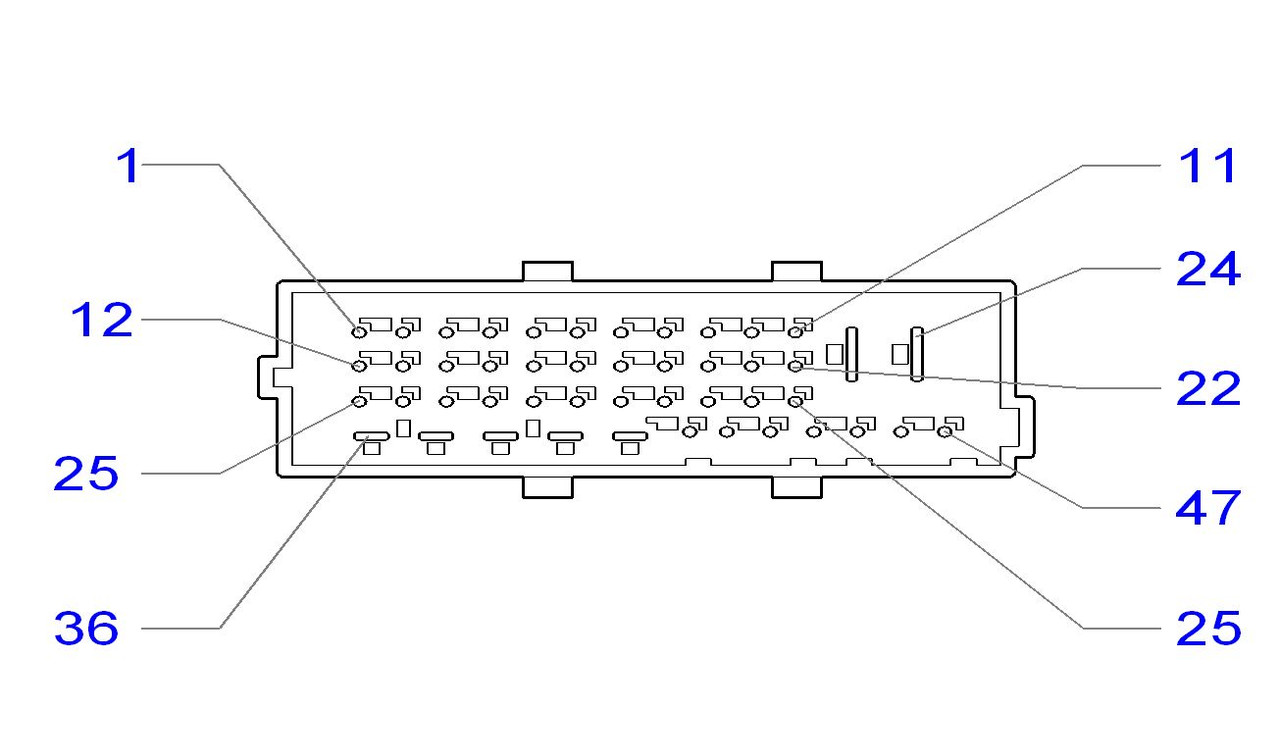

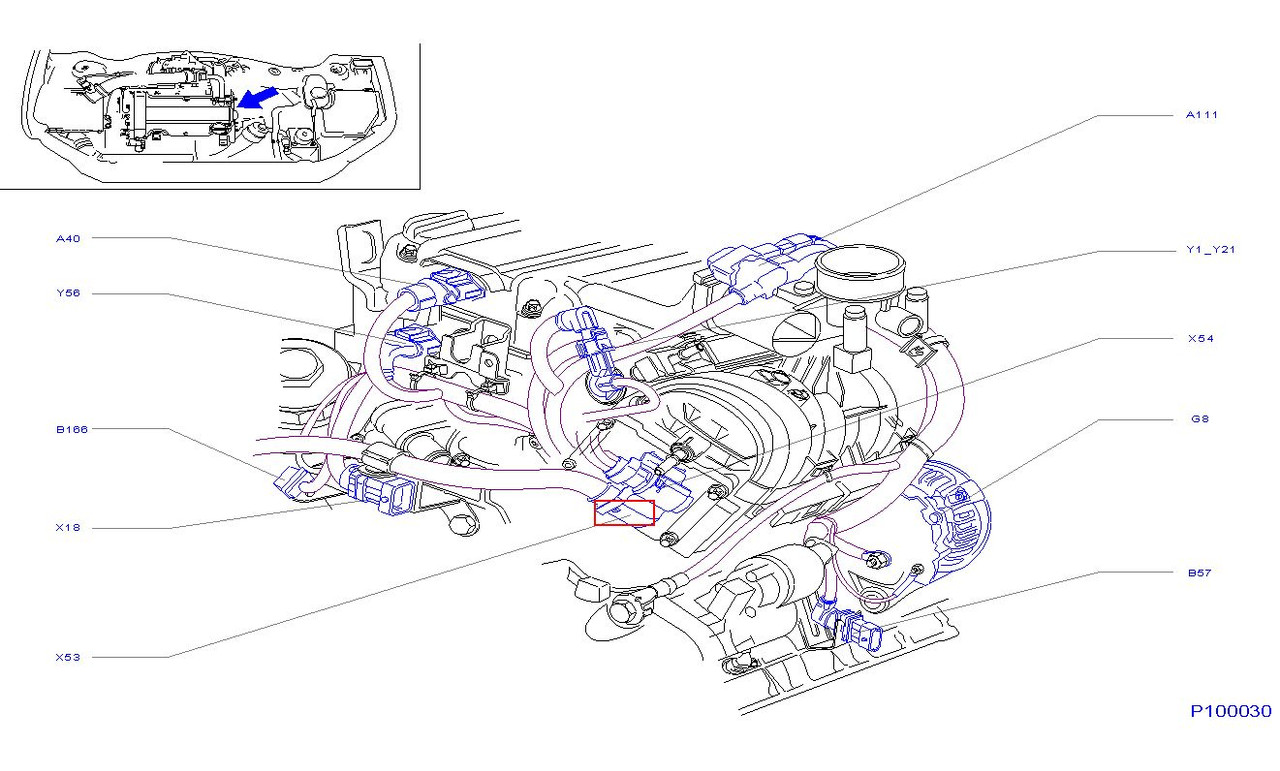

пин № 20 разъёма Х53.



промежуточно проходит через разъём Х1 в блоке реле под капотом. пин№6





[Shved.dp]

нема з ЕБУ 8 В на ГУР. Тому я написав, що брав 12 В з генератора. Робота генератора і є сигналом для ГУР для запуску.



п.с. пошук рулить http://www.opel-club...entry1075456971

Это тема про ЭГУР. У меня просто ЭУР. Это разные варианты. Всё равно спасибо за отзывчивость.

[vigors]

У меня просто ЭУР.

впевнений?

він в тебе на рейці чи під рульовою колонкою?

в тебе мабуть звичайний TRW-2, а це ЕГУР

п.с. та виявляється таки ЕУР на колонці. Тоді тільки проводку перевіряти.

нажаль в цьому випадку я нічого не знаю.

Изменено: vigors, 29 Декабрь 2022 - 18:53

[Shved.dp]

пин № 20 разъёма Х53.



промежуточно проходит через разъём Х1 в блоке реле под капотом. пин№6





Andre_71, супер! Это то что надо! Жаль что я раньше не спросил. Ведь недавно открывал этот блок. Можно было бы от него прозвонить провод... Огромнейшее спасибо!!!

впевнений?

він в тебе на рейці чи під рульовою колонкою?

в тебе мабуть звичайний TRW-2, а це ЕГУР

Конечно уверен. Это чистый ЭУР который находится под рулевой колонкой.

[vigors]

Конечно уверен.

та дякую,  я вже й сам вияснив.

[Shved.dp]

Andre_71, не понятен мне один момент. Сигнал с Х1 идёт и на приборную панель. При этом сигнал оборотов на ЭУР не поступает, а на тахометр приборки приходит...

[Andre_71]

не понятен мне один момент. Сигнал с Х1 идёт и на приборную панель. При этом сигнал оборотов на ЭУР не поступает, а на тахометр приборки приходит...





Из чего это выходит и как установлено?

Тахометр работает не от сигнала нагрузки двигателя, его исполнительный механизм берёт данные по низко-скоростной КАН-шине от модуля управления кузовным оборудованием.  Так что работа тахометра не является показателем наличия сигнала нагрузки двигателя на разъёме Х1 пин 6.

А то, куда этот сигнал идёт с разветвления - это информационный дисплей, а не приборка. На приборку сигнал нагрузки вообще не приходит.

Изменено: Andre_71, 29 Декабрь 2022 - 19:21

[Юстас]

vigors,

На Корсах чистий ЕПК...



не понятен мне один момент. Сигнал с Х1 идёт и на приборную панель. При этом сигнал оборотов на ЭУР не поступает, а на тахометр приборки приходит...

Що заважає подати сигнал на ЕПК?Якщо він туди не приходить...

[Shved.dp]

Из чего это выходит и как установлено?

Если с Х1 выходят провода и на приборку, и на ЭУР, то по идее источник для них один. Почему же на приборке есть сигнал на тахометре, а на Эуре нет.

vigors,

На Корсах чистий ЕПК...

Що заважає подати сигнал на ЕПК?Якщо він туди не приходить...

Я об этом уже думал. Если бы знал где на приборке сигнал на тахометр, уже б взял от неё.

[Andre_71]

Если с Х1 выходят провода и на приборку, и на ЭУР, то по идее источник для них один. Почему же на приборке есть сигнал на тахометре, а на Эуре нет.

То не приборка, а инфо-дисплей.

[vigors]

На Корсах чистий ЕПК...

Я виходив з наданих ввідних, а там не корса...

[Andre_71]

Shved.dp,

перечитай внимательно мой пред пост.

[Shved.dp]

Shved.dp,

перечитай внимательно мой пред пост.

Уже перечитал. Он почему то сразу в полном объёме не высветился. Теперь всё понял. Ещё раз огромное спасибо за детальную информацию.

[Andre_71]

. Если бы знал где на приборке сигнал на тахометр, уже б взял от неё.

ЕЩЕ РАЗ!

То не сигнал на тахометр!

Не лезь в приборку чтобы не натворить чудес.

Он почему то сразу в полном объёме не высветился

Просто когда  сообщение крайнее, то не появляется новое, а дополняется старое. Ну движок форума такой...

[Shved.dp]

ЕЩЕ РАЗ!

То не сигнал на тахометр!

Не лезь в приборку чтобы не натворить чудес.

Всё уже увидел. В приборку не полезу. :)

Andre_71, Вот ещё какой вопрос. С Х1 сигнал идёт на ЭУР. А к Х1 как он приходит с Х53? Прямо на пин 6, или вначале на другой разъём в блоке а потом коммутируется на Х1, пин 6?

Изменено: Shved.dp, 29 Декабрь 2022 - 19:52

[Юстас]

vigors,

Дик тама же написано-Комбо...,а це Корса/Меріва майже едентичні з відмінностями по кузову...Всі саме з ЕПК...

[Andre_71]

А к Х! как он приходит с Х53? Прямо на пин 6, или вначале на другоё разъём в блоке а потом коммутируется на Х1, пин 6?

С ЭБУ, через пин №20 фишки Х53 прямо на  пин №6 фишки Х1.





[Shved.dp]

Я тут вспомнил некоторую закономерность и подумал, что проблема может быть в самом блоке. Первые ласточки с отказом ЭУР начались как только машина первый раз после покупки попала под дождь. Я тогда заметил, что мне на ногу пролилась вода. И после этого перестал работать ЭУР. Через некоторое время он ожил и не подавал признаков проблем до следующего дождя. После мойки проблем не наблюдалось. Откуда берётся вода я так и не понял. Но предполагаю, что это блок реле ибо текло на левую ногу...

[Andre_71]

Всё может быть.  Поэтому для начала прозвони цепь от фишки ЭБУ до  входа зелёного провода в ЭУР(можно аккуратно иголкой изоляцию  провода проколоть, но без фанатизма), если на ЭУРе нет фишки провода просто жгутом заходят внутрь.



У тебя информационный дисплей с БК? Расход топлива отображает?

[Shved.dp]

Всё может быть.  Поэтому для начала прозвони цепь от фишки ЭБУ до  входа зелёного провода в ЭУР(можно аккуратно иголкой изоляцию  провода проколоть, но без фанатизма), если на ЭУРе нет фишки провода просто жгутом заходят внутрь.



У тебя информационный дисплей с БК? Расход топлива отображает?

Нет. Дисплей показывает минимум информации.

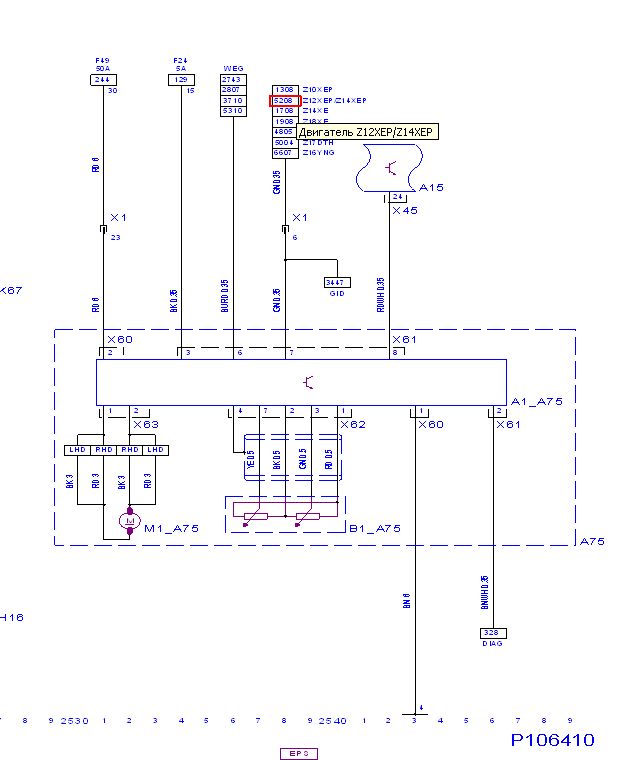

Посмотрел последнюю схему и возник вопрос. Что такое Х61? Именно с его пин 7 идёт сигнал на Х1...

[Andre_71]

Что такое Х61? Именно с его пин 7 идёт сигнал на Х1...

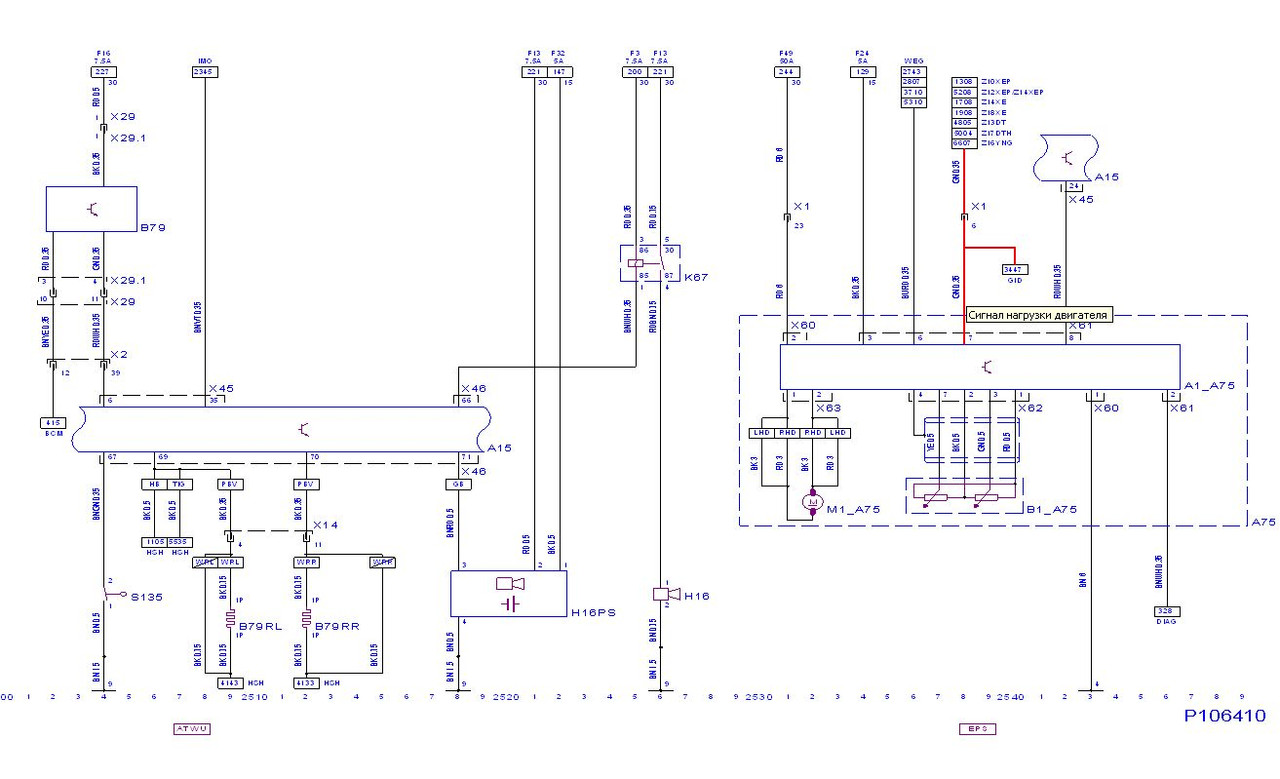

Это фишка твоего  ЭУРа...   Это не "с" него, а "на" него приходит сигнал, сверху по схеме, с помеченного красным направления.

Фишка, судя по её обозначению внутри пунктирных границ блока, может находится внутри самого блока, а в блок может просто заходить коса проводов. Но это не точно, нужно смотреть в натуре.  Я не сталкивался с ЭУРом на данной модели, поэтому точно не могу сказать. Если ЭУР легко вскрывается, то можно не портить изоляцию иголками, а прозванивать зелёный провод непосредственно на самой фишке.

Нет. Дисплей показывает минимум информации.

Если бы был прошит БК с показаниями мгновенного расхода, то, скорее всего при полном отсутствии сигнала(от ЭБУ) нагрузки двигателя не работала бы функция мгновенного расхода.  Но поскольку  дисплей примитивный, то этот  вариант косвенной диагностики отпадает.

[Shved.dp]

Это фишка твоего  ЭУРа...   Это не "с" него, а "на" него приходит сигнал, сверху по схеме, с помеченного красным направления.

Фишка, судя по её обозначению внутри пунктирных границ блока, может находится внутри самого блока, а в блок может просто заходить коса проводов. Но это не точно, нужно смотреть в натуре.  Я не сталкивался с ЭУРом на данной модели, поэтому точно не могу сказать. Если ЭУР легко вскрывается, то можно не портить изоляцию иголками, а прозванивать зелёный провод непосредственно на самой фишке.

С ЭУРом  не страшно. Доступ нормальный, все соединения на фишках. Я их снимал и забрызгивал очистителем контактов. То же самое я проделывал недавно с разъёмами в блоке реле. Думал что вылечу проблему. Но эффекта - 0...

Вот и говорю, что жаль не знал раньше этой инфы, всё было разобрано, прозванивай сколько угодно...

[Дядя k0tЪ]

vigors, убейся VPN

[vigors]

убейся VPN

врахував

[Shved.dp]

ЕЩЕ РАЗ!

То не сигнал на тахометр!

Не лезь в приборку чтобы не натворить чудес.

З Новим роком! Сегодня вспомнил, что на полке в гараже есть старенький стрелочный автотестер.  У него имеется тахометр который работал от сигнала с катушки зажигания. Интересно он сможет увидеть сигнал который приходит на фишку ЭУР, или он слишком стар для этого?

Изменено: Shved.dp, 01 Январь 2023 - 16:34

[Andre_71]

старенький стрелочный автотестер. У него имеется тахометр который работал от сигнала с катушки зажигания. Интересно он сможет увидеть сигнал который приходит на фишку ЭУР, или он слишком стар для этого?

Нет, конечно, не сможет. И не от того, что стар, а от того, что работает по другому принципу и заточен под другие цели.

Стрелочный просто воспринимает количество импульсов на катушке, делит на 4(ну или с поправкой на кол-во цилиндров) и показывает полученное значение в виде отклонения стрелки. Это чисто обороты.

Сигнал нагрузки с ЭБУ  является результирующим на основании данных датчиков МАФ \МАП, оборотов коленвала, открытия дросселя, температуры воздуха и ОЖ, напряжения борт. сети. И по сути это параметр длительности импульса впрыска. Он, скорее всего, имеет вид сигнала широтно-импульсной модуляции и тахометром будет воспринят совершенно не корректно, если будет воспринят вообще.

Не понятно почему ты хочешь мерять этот сигнал тахометром? Что мешает подключить обычный мультиметр, даже стрелочный, и в режиме 12В постоянного тока посмотреть на наличие какого-либо напряжения на этом пине и его зависимость от нагрузки на двигатель( например прогазовки на  месте).

Изменено: Andre_71, 01 Январь 2023 - 17:05

[Shved.dp]

Нет, конечно, не сможет. И не от того, что стар, а от того, что работает по другому принципу и заточен под другие цели.

Стрелочный просто воспринимает количество импульсов на катушке, делит на 4(ну или с поправкой на кол-во цилиндров) и показывает полученное значение в виде отклонения стрелки. Это чисто обороты.

Сигнал нагрузки с ЭБУ  является результирующим на основании данных датчиков МАФ \МАП, оборотов коленвала, открытия дросселя, температуры воздуха и ОЖ, напряжения борт. сети. И по сути это параметр длительности импульса впрыска. Он, скорее всего, имеет вид сигнала широтно-импульсной модуляции и тахометром будет воспринят совершенно не корректно, если будет воспринят вообще.

Не понятно почему ты хочешь мерять этот сигнал тахометром? Что мешает подключить обычный мультиметр, даже стрелочный, и в режиме 12В постоянного тока посмотреть на наличие какого-либо напряжения на этом пине и его зависимость от нагрузки на двигатель( например прогазовки на  месте).

Я просто подумал, что есть возможность сверить показания оборотов на пине с оборотами на приборке. С мультиметром проблем нет. Сейчас планировал идти заниматься этой проблемой. Померяю как ты сказал.  Если сигнала не будет то буду идти по цепи. Как говорится - электрика это наука о контактах...
